Circuito seccionado en línea eléctrica

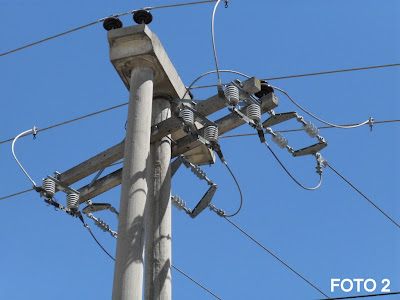

Observamos en la fotos 1 a la 3 un circuito seccionado de un mismo nivel de tensión. Es decir, se toma desde la línea, mediante seccionadores , una salida hacia un determinado consumo.


Obsérvese que es una estructura doble de poste de hormigón armado, con cruceta de madera, de donde se cuelgan los seccionadores unipolares a cuchilla y luego una doble cadena de retención compuesta de aisladores orgánicos, tal como se aprecia en primer plano en la foto 4.


Las fotos fueron tomadas en la ciudad de Santa Rosa, provincia de La Pampa, República Argentina.
