Presentamos en el Blog una de las celdas de MT más modernas y vendidas del mundo. Las celdas fijas Siemens con interruptores de potencia NXPLUS C son celdas para interiores, montadas en fábrica, con ensayos de tipo, envolvente metálica, separación metálica, aisladas en SF6 para aplicaciones de simple y doble juego de barras.
Se aplican en subestaciones de transformación y distribución.
Tienen diseño libre de mantenimiento. Las cubas de las celdas diseñadas como sistema de presión sellado, los dispositivos de maniobra libres de mantenimiento y los conectores de cables encapsulados proporcionan:
• Máxima seguridad de suministro
• Seguridad del personal
• Estanquidad de por vida según IEC 62271-200 (sistema de presión sellado)
• Montaje, servicio, ampliación, sustitución sin trabajos de gas SF6
• Gastos de servicio reducidos
• Inversión económica
• Omisión de ciclos de mantenimiento.
El empleo de sistemas secundarios digitales y equipos de protección y mando combinados proporciona:
• Una clara integración en sistemas de control de proceso
• Ajustes flexibles y sencillísimos a nuevos estados de las celdas y, de este modo, a un servicio económico.
Las celdas aisladas en gas NXPLUS C tienen una vida útil de 35 años como mínimo.

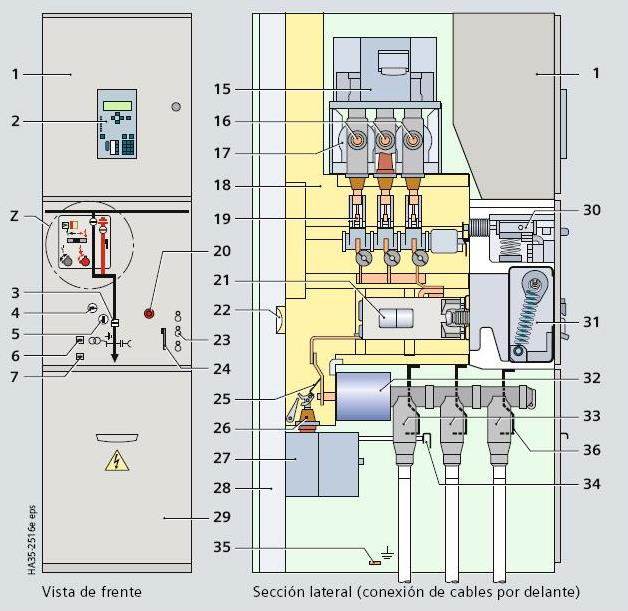

En las figuras se observa un corte lateral, una vista frontal y un detalle ampliado de una de estas celdas con interruptor de potencia.
Se aplican en subestaciones de transformación y distribución.
Tienen diseño libre de mantenimiento. Las cubas de las celdas diseñadas como sistema de presión sellado, los dispositivos de maniobra libres de mantenimiento y los conectores de cables encapsulados proporcionan:
• Máxima seguridad de suministro
• Seguridad del personal
• Estanquidad de por vida según IEC 62271-200 (sistema de presión sellado)
• Montaje, servicio, ampliación, sustitución sin trabajos de gas SF6
• Gastos de servicio reducidos
• Inversión económica
• Omisión de ciclos de mantenimiento.
El empleo de sistemas secundarios digitales y equipos de protección y mando combinados proporciona:
• Una clara integración en sistemas de control de proceso
• Ajustes flexibles y sencillísimos a nuevos estados de las celdas y, de este modo, a un servicio económico.
Las celdas aisladas en gas NXPLUS C tienen una vida útil de 35 años como mínimo.
En las figuras se observa un corte lateral, una vista frontal y un detalle ampliado de una de estas celdas con interruptor de potencia.
1 Compartimento de baja tensión
2 Relé de protección multifuncional SIPROTEC 4 (ejemplo)
3 Indicador de posición del interruptor de potencia
4 Abertura de mando para tensar los resortes del interruptor de potencia
5 Pulsador de CIERRE del interruptor de potencia
6 Indicador de “resorte tensado”
7 Contador de ciclos de maniobra del interruptor de potencia
8 Indicador de posición para la función de “seccionamiento” del interruptor de tres posiciones
9 Indicador de disposición de servicio
10 Indicador de posición para la función de “puesta a tierra preparada” del interruptor de tres posiciones
11 Corredera de preselección y dispositivo de inmovilización para las funciones de “seccionamiento / puesta a tierra” del interruptor de tres posiciones
12 Palanca de interrogación
13 Abertura de mando para la función de “seccionamiento” del interruptor de tres posiciones
14 Abertura de mando para la función de “puesta a tierra preparada” del interruptor de tres posiciones
15 Opción: Transformador de tensión para el embarrado (juego de barras), enchufable
16 Juego de barras unipolar, totalmente aislado, enchufable, puesto a tierra en la parte exterior
17 Opción: Transformador de corriente para el embarrado
18 Cuba de la celda soldada herméticamente, llena de gas SF6
19 Seccionador de tres posiciones
20 Pulsador de APERTURA del interruptor de potencia
21 Tubo de maniobra al vacío del interruptor de potencia
22 Alivio de presión (disco de ruptura)
23 Sistema detector de tensión capacitivo
24 Dispositivo de inmovilización para la derivación (adecuado para bloquear con un candado)
25 Dispositivo de seccionamiento del transformador de tensión de la derivación
26 Pasatapas del transformador de tensión de la derivación
27 Opción: Transformador de tensión de la derivación
28 Opción: Canal de alivio de presión
29 Compartimento de cables
30 Mecanismo de funcionamiento para el interruptor de tres posiciones
31 Mecanismo de funcionamiento para el interruptor de potencia
32 Transformador de corriente de la derivación
33 Conexión de cables con conector en T de cono exterior
34 Accionamiento del dispositivo de seccionamiento del transformador de tensión de la derivación
35 Embarrado de puesta a tierra con conexión de puesta a tierra
36 Chapas guía en la conexión de cables
Tomado de catalogos SIEMENS2 Relé de protección multifuncional SIPROTEC 4 (ejemplo)
3 Indicador de posición del interruptor de potencia
4 Abertura de mando para tensar los resortes del interruptor de potencia
5 Pulsador de CIERRE del interruptor de potencia
6 Indicador de “resorte tensado”
7 Contador de ciclos de maniobra del interruptor de potencia
8 Indicador de posición para la función de “seccionamiento” del interruptor de tres posiciones
9 Indicador de disposición de servicio
10 Indicador de posición para la función de “puesta a tierra preparada” del interruptor de tres posiciones
11 Corredera de preselección y dispositivo de inmovilización para las funciones de “seccionamiento / puesta a tierra” del interruptor de tres posiciones
12 Palanca de interrogación
13 Abertura de mando para la función de “seccionamiento” del interruptor de tres posiciones
14 Abertura de mando para la función de “puesta a tierra preparada” del interruptor de tres posiciones
15 Opción: Transformador de tensión para el embarrado (juego de barras), enchufable
16 Juego de barras unipolar, totalmente aislado, enchufable, puesto a tierra en la parte exterior
17 Opción: Transformador de corriente para el embarrado
18 Cuba de la celda soldada herméticamente, llena de gas SF6
19 Seccionador de tres posiciones
20 Pulsador de APERTURA del interruptor de potencia
21 Tubo de maniobra al vacío del interruptor de potencia
22 Alivio de presión (disco de ruptura)
23 Sistema detector de tensión capacitivo
24 Dispositivo de inmovilización para la derivación (adecuado para bloquear con un candado)
25 Dispositivo de seccionamiento del transformador de tensión de la derivación
26 Pasatapas del transformador de tensión de la derivación
27 Opción: Transformador de tensión de la derivación
28 Opción: Canal de alivio de presión
29 Compartimento de cables
30 Mecanismo de funcionamiento para el interruptor de tres posiciones
31 Mecanismo de funcionamiento para el interruptor de potencia
32 Transformador de corriente de la derivación
33 Conexión de cables con conector en T de cono exterior
34 Accionamiento del dispositivo de seccionamiento del transformador de tensión de la derivación
35 Embarrado de puesta a tierra con conexión de puesta a tierra
36 Chapas guía en la conexión de cables
