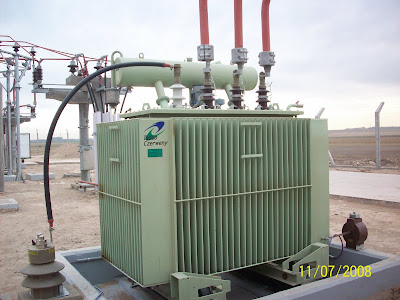

Se observa una galería de fotos de un Reactor de neutro artificial, al mismo acuden las tres fases del lado de 13,2 Kv del transformador de potencia (132/33/13,2 kV).
En algunos paises se lo llama Banco de tierra.
Estos reactores generan un neutro que esta conectado a tierra por medio de un transformador de corriente de protección.
Las primeras fotos son en periodo de construcción de la subestación y la última foto terminada la misma.
En las imágenes también se aprecia la protección de cuba y la cámara de inspección.
En algunos paises se lo llama Banco de tierra.
Estos reactores generan un neutro que esta conectado a tierra por medio de un transformador de corriente de protección.
Las primeras fotos son en periodo de construcción de la subestación y la última foto terminada la misma.
En las imágenes también se aprecia la protección de cuba y la cámara de inspección.
Se agradece muy especialmente al Ing Gabriel Orellano (Bahía Blanca. Argentina) por suministrar , en forma generosa y desinteresada, tan valiosas fotos. Un ejemplo a imitar.
3 comentarios:
hola que tal tengo una duda. queria saber en que se diferencia un reactor de un transformador
El reactor , es un trafo con su arrollamiento, primario, que es la linea a la cual le creara un neutro de referencia, ahi tiene un cuarto borne, ese se conecta a tierra, pasando por un toroide, de esa manera al pasar la corriente, envia la senal de apertura(Ej), y el secundario, es de servicio auxiliares, por ejemplo a un trafo de potencia de 20 MVA, he visto de le adiciona un reactor de 7600 kva, y para servivion auxiliares, 100 kva, pero he leido por ahi, que forman trafos reactor de neutro, con trafos comune , hacen un banco de trafos reactor de neutro, esto yo quiero saber como, es eso.
Hola Lucas! Muy buena la página.
Una pregunta, ¿el reactor de neutro se vincula directamente a los bornes del transformador de potencia, sin ninguna interrupción (seccionadores, interruptor)? Saludos!
