viernes, 11 de septiembre de 2009

Dispositivo de protección de cuba

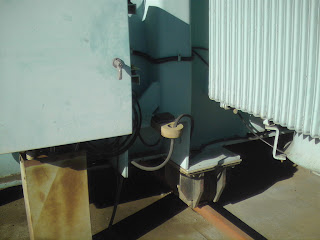

En la foto se aprecia el dispositivo de protección de cuba de un transformador , con lo cuál se aísla totalmente la cuba del mismo, a acepción de un único conductor que es la línea de fuga , el cual está conectado a un toroide monofásico montado sobre la maquina (transformador de corriente tipo intemperie) que censa cualquier descarga a tierra.

La protección esta integrada por un relé de sobrecorriente (instantaneo, monofásico y ajustable) provistos con contacto de alarma y desenganche.

Es de hacer notar que esta protección es una de las tantas que puede poseer un transformador.
