Introducción a las subestaciones aisladas en gas

Las Subestaciones Eléctricas aisladas en gas usan este fluido para el aislamiento eléctrico de sus distintos componentes -maniobra, medición, barras, etc.- de alta tensión.

Cuando se trata de alta tensión su denominación común es GIS (Gas Insulated Switchgear). En media tensión se denominan MV-GIS (Medium Voltage-Gas-Insulated Switchgear).

Por sus propiedades óptimas, el gas utilizado es el hexafloruro de azufre (SF6). Es un gas no tóxico, muy estable y no inflamable, además de inodoro e incoloro a condiciones normales de presión y temperatura (1.013 hPa y 20°C).

Existen diferencias fundamentales con las Subestaciones clásicas aisladas en aire (AIS: Air Insulated Switchgear). La más importante a favor de las GIS es que en éstas las dimensiones son muy reducidas. El volumen ocupado por una GIS está entre el 3 al 8% del que le corresponde a una AIS de la misma tensión nominal y para las mismas funciones. Del mismo modo, el área ocupada por una GIS está entre el 3 al 12% de la que le corresponde a una AIS de la misma tensión nominal y para las mismas funciones.

En las grandes ciudades densamente pobladas, cada día es más
notoria la necesidad de abastecer demandas de energía eléctrica que por sus características es imperioso satisfacerlas utilizando sistemas de alta tensión (132 kV en adelante), lo que hace imprescindible la instalación de Subestaciones para esas tensiones. Por otra parte, el precio muy elevado de los terrenos en estas ciudades, sumado a la imposibilidad de conseguirlos de las dimensiones necesarias para instalar una AIS, prácticamente desaconseja el uso de éstas.

En cambio, las dimensiones (área y volumen) reducidas de las GIS, las convierten en la mejor solución para utilizarlas en ciudades importantes y/o industriales.

También, en centrales hidráulicas o terrenos escarpados donde el espacio disponible para la instalación de las subestaciones es sumamente reducido, las GIS encuentran una extendida aplicación. Lo mismo ocurre en instalaciones cercanas a industrias de alta polución.

Evolución histórica

Entre 1960 y 1970, aparecen las primeras GIS de alta tensión. En 1966 se instala en Plessis-Gassot, Francia, un prototipo experimental de 245 kV.

La evolución de las GIS reconoce diferentes períodos caracterizados por:
  • El auge de la técnica empleada para el corte del arco en los interruptores de alta tensión que utilizan el gas SF6.
  • El intenso desarrollo informático alcanzado para los medios de cálculo y la utilización de modelos de diseño y por la técnica de corte basada en la expansión térmica y ayuda a la apertura. Se consiguen así comandos reducidos que utilizan la energía de resortes, de forma similar a los comandos de los interruptores de media tensión.
En efecto, el conocimiento de los fenómenos involucrados en el corte que ocurre en las cámaras de los interruptores de SF6 han llevado a conseguir dimensiones dieléctricas más pequeñas, a la par de alcanzar un aumento de la confiabilidad de estos equipos.

Así, se llega a las GIS modernas, de muy reducidas dimensiones, de alta confiabilidad, con materiales de alto rendimiento y durabilidad y de muy bajo mantenimiento.

Los costos cada vez más reducidos de las GIS y su adaptabilidad a las normas de cuidado del medio ambiente, hacen pronosticar que su uso se intensificará cada vez más en los próximos años.

Puede afirmarse que: “Si el problema es el espacio, la solución siempre es GIS”

Pero no sólo en la reducción del espacio presenta ventajas la instalación de una GIS en lugar de una AIS. Deben considerarse siempre dos aspectos importantes donde existen claras diferencias a favor de las GIS:
  • Rápido montaje. Las GIS , hasta tensiones nominales de 300 kV, se envían de fábrica totalmente armadas y ensayadas por campos (celdas) completos. Luego, se montan en obra como se lo hace con las celdas de media tensión: se sujetan al piso y se interconectan unas con otras hasta formar un conjunto (Subestación).
  • Mantenimiento reducido. Debido a la génesis de su concepción de módulos encapsulados en gas, el mantenimiento de las GIS es de muy baja frecuencia en comparación con las AIS.
Costos

En las oficinas de planeamiento y proyecto de sistemas de transmisión
de energía eléctrica de alta tensión, nunca se deja de hacer la misma e "histórica" pregunta: ¿qué cuesta más, instalar una AIS o una GIS?. Quizás, si las GIS continúan evolucionando como lo han hecho hasta ahora, en un futuro próximo esta pregunta no se hará más.

Para la comparación económica entre Subestaciones GIS y AIS, hoy
deben considerarse dos casos particulares:
  • Si se dispone de terrenos amplios de bajo costo, lo que ocurre generalmente en sitios lejos de las grandes ciudades, las AIS son más económicas que las GIS.
  • Si se dispone de terrenos de superficies pequeñas y de alto costo, lo que ocurre generalmente en las grandes ciudades, las GIS son más económicas que las AIS.
En el resto de las situaciones intermedias el costo de comparación GIS versus AIS debe hacerse caso por caso, de la misma forma que se hace para cualquier comparación económica de instalaciones industriales.

Para ambas soluciones -GIS / AIS- deben considerarse, además del costo propio de los equipos principales, los costos del terreno, del montaje, de las obras civiles asociadas, de la Ingeniería, de las inspecciones en fábrica y en obra y del mantenimiento, entre otros de menor cuantía.

El cuidado del medio ambiente reviste a veces una importancia tal que
una instalación no está afectada por comparaciones de costos. En estos casos, las GIS son la solución más económica, ya que conceptualmente sus diseños se adaptan a esas circunstancias. Lo mismo ocurre en instalaciones con ambientes caracterizados por la alta polución. En estos casos, y pensando en AIS de tipo interior, la comparación con las GIS siempre favorecerá a estas últimas. También el ruido producido por los interruptores utilizados en las GIS es de un nivel muy bajo, lo que es muy apreciado cuando se trata de subestaciones urbanas. Cabe destacar también que desde el punto de vista del impacto visual las GIS presentan una menor contaminación.

El costo de las GIS se ha ido reduciendo con los años y para finales del
siglo XX decreció a un nivel cercano al de las AIS, considerando equipos solamente. Si a esto se le agregan a las GIS las otras ventajas mencionadas, puede asegurarse que su uso se extenderá cada vez más.

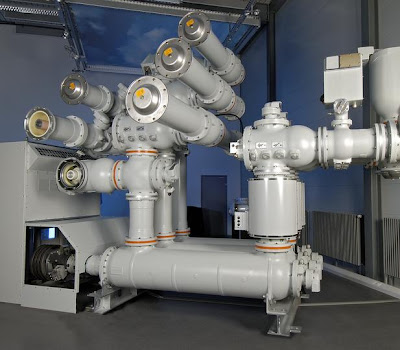

En las fotos se muestran subestaciones GIS de la empresa ABB de diferentes niveles de tensión.



Bibliografía
  • "Subestaciones eléctricas de Alta Tensión aisladas en gas" (Ing Julio Sosa Escalada)
  • Catalogos ABB
